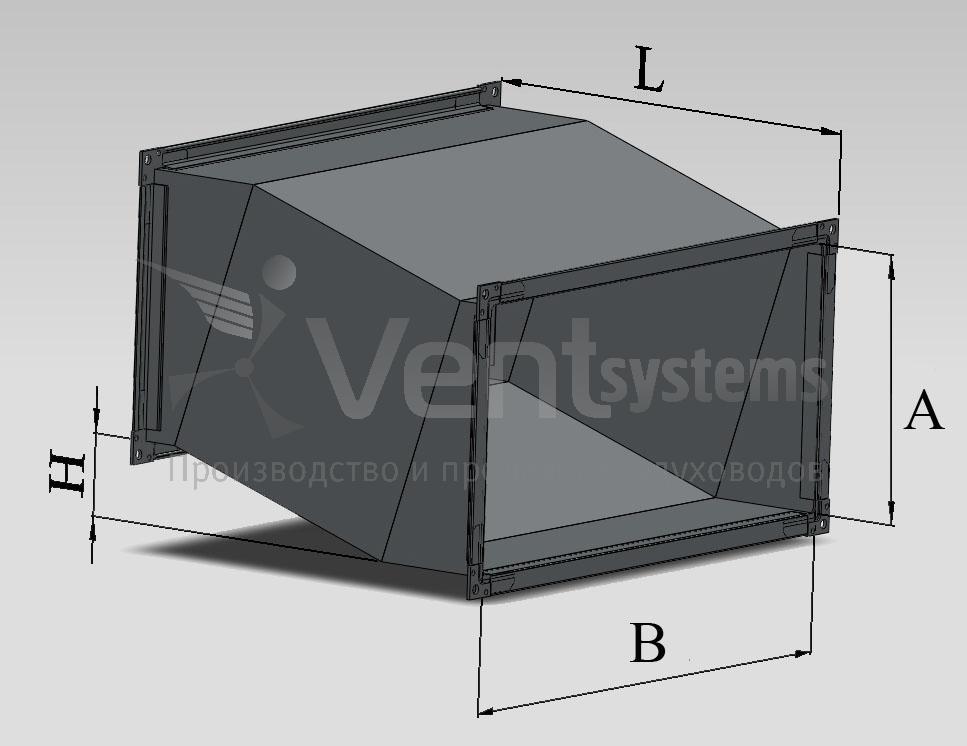

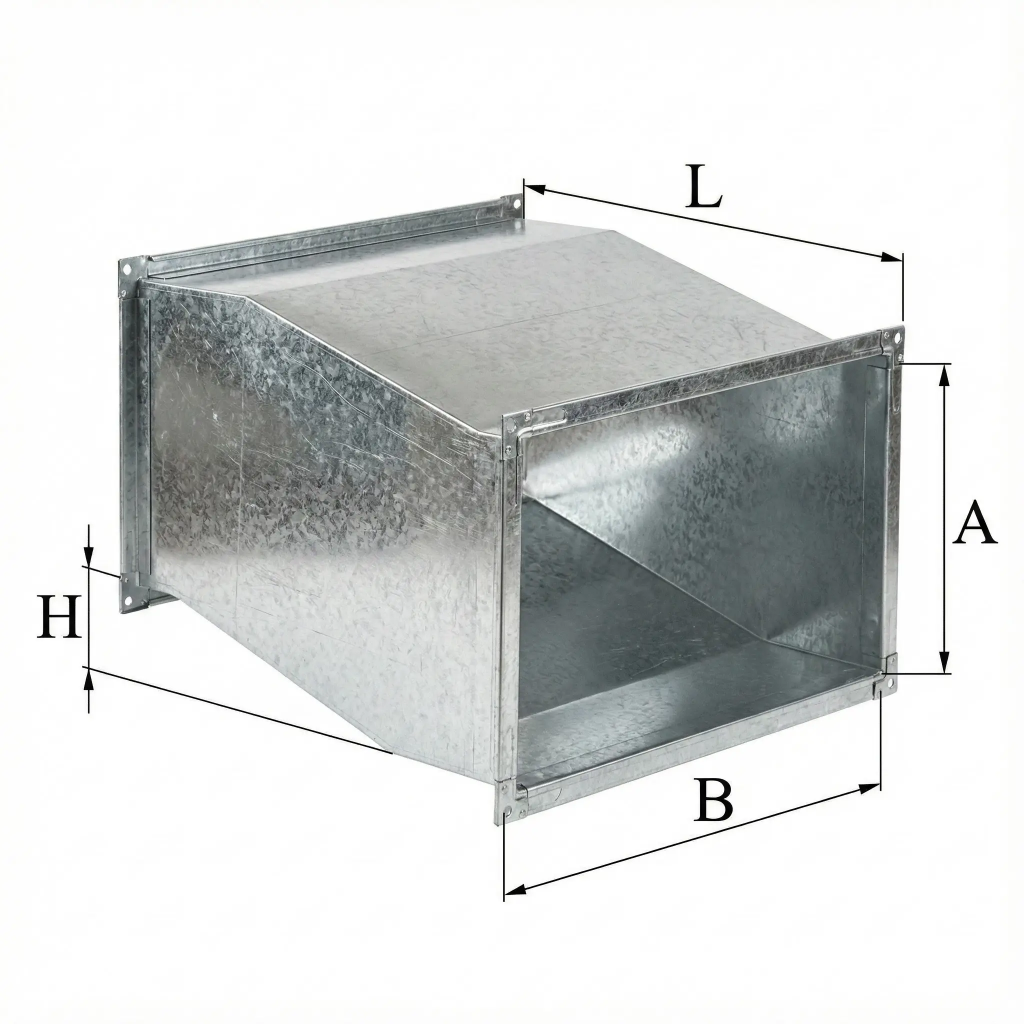

Прямоугольная утка для смещения трассы воздуховодов
Прямоугольная утка — фасонный элемент вентиляционной системы, предназначенный для параллельного смещения оси воздуховода. Изделие применяется, когда прямой прокладке трассы мешают строительные конструкции, трубопроводы, кабельные линии или другое инженерное оборудование.
Утка изготавливается из оцинкованной стали и оснащается фланцами для соединения с прямоугольными воздуховодами. Два присоединительных сечения располагаются параллельно друг другу с заданным смещением.
Карточка является универсальной. При заказе выбираются размеры сечения A×B, толщина металла и величина смещения H. Длина утки подбирается автоматически исходя из рекомендованных параметров, необходимых для формирования выбранного смещения.
Размеры A и B должны соответствовать присоединяемым воздуховодам, а величина смещения H — проектной схеме вентиляционной трассы. Перед заказом необходимо проверить доступное пространство для установки изделия.
При монтаже фланцы утки совмещают с фланцами воздуховодов, устанавливают межфланцевый уплотнитель и равномерно затягивают крепёж по периметру. Примыкающие участки воздуховодов закрепляют на предусмотренных проектом подвесах или опорах.
Основные характеристики:
- тип — прямоугольная утка;
- материал — оцинкованная сталь;
- соединение — фланцевое;
- размеры сечения — A×B;
- величина смещения — H;
- длина — подбирается автоматически;
- назначение — параллельное смещение трассы воздуховодов;
- изготовление — по выбранным параметрам;
- единица продажи — штука.

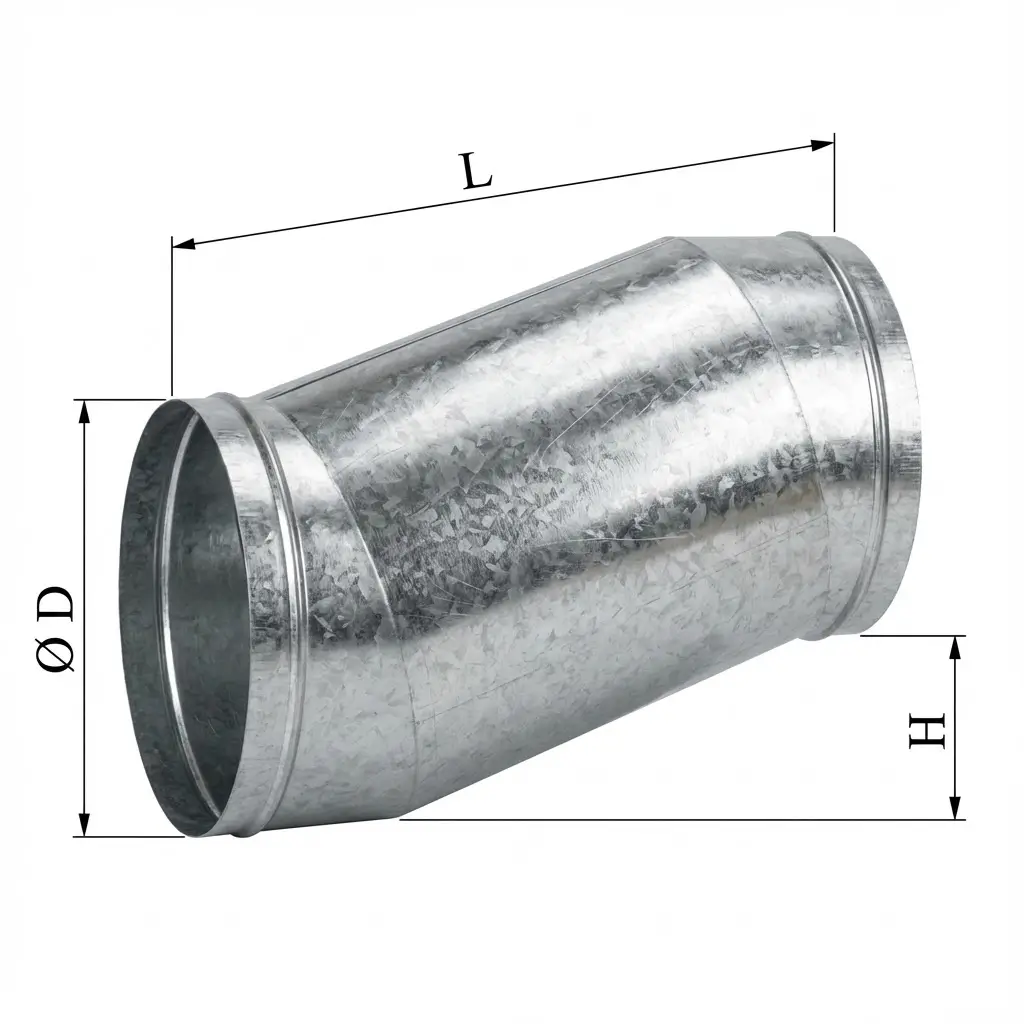

Круглая утка для смещения трассы воздуховодов
Круглая утка — фасонный элемент вентиляционной системы, предназначенный для параллельного смещения оси круглого воздуховода. Изделие применяется, когда прямой прокладке трассы мешают строительные конструкции, трубопроводы, кабельные линии или другое инженерное оборудование.
Утка имеет S-образную конфигурацию и соединяет два параллельно расположенных участка круглого воздуховода с заданным смещением. Изделие изготавливается из оцинкованной стали.
Карточка является универсальной для круглых уток диаметром до 1250 мм. При заказе выбираются диаметр D, толщина металла и величина смещения H. Длина утки подбирается автоматически исходя из рекомендованных параметров.
Диаметр изделия должен соответствовать присоединяемым воздуховодам, а величина смещения — проектной схеме вентиляционной трассы. Перед заказом необходимо проверить расположение препятствий и доступное пространство для установки изделия.
При монтаже утку соединяют с примыкающими участками круглых воздуховодов, герметизируют стыки и закрепляют элементы на предусмотренных проектом подвесах или опорах.
Основные характеристики:
- тип — круглая утка;
- конструкция — фасонное изделие со смещением;
- материал — оцинкованная сталь;
- диаметр — до 1250 мм;
- величина смещения — H;
- длина — подбирается автоматически;
- назначение — параллельное смещение трассы круглых воздуховодов;
- изготовление — по выбранным параметрам;
- единица продажи — штука.

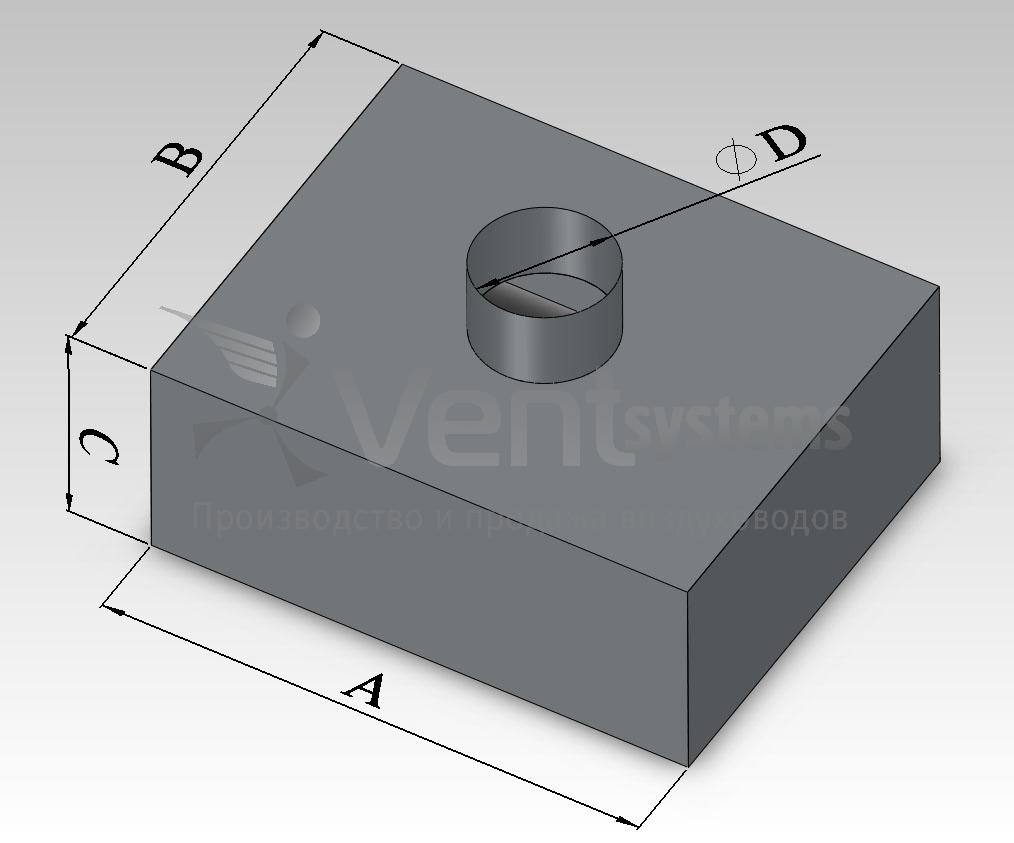

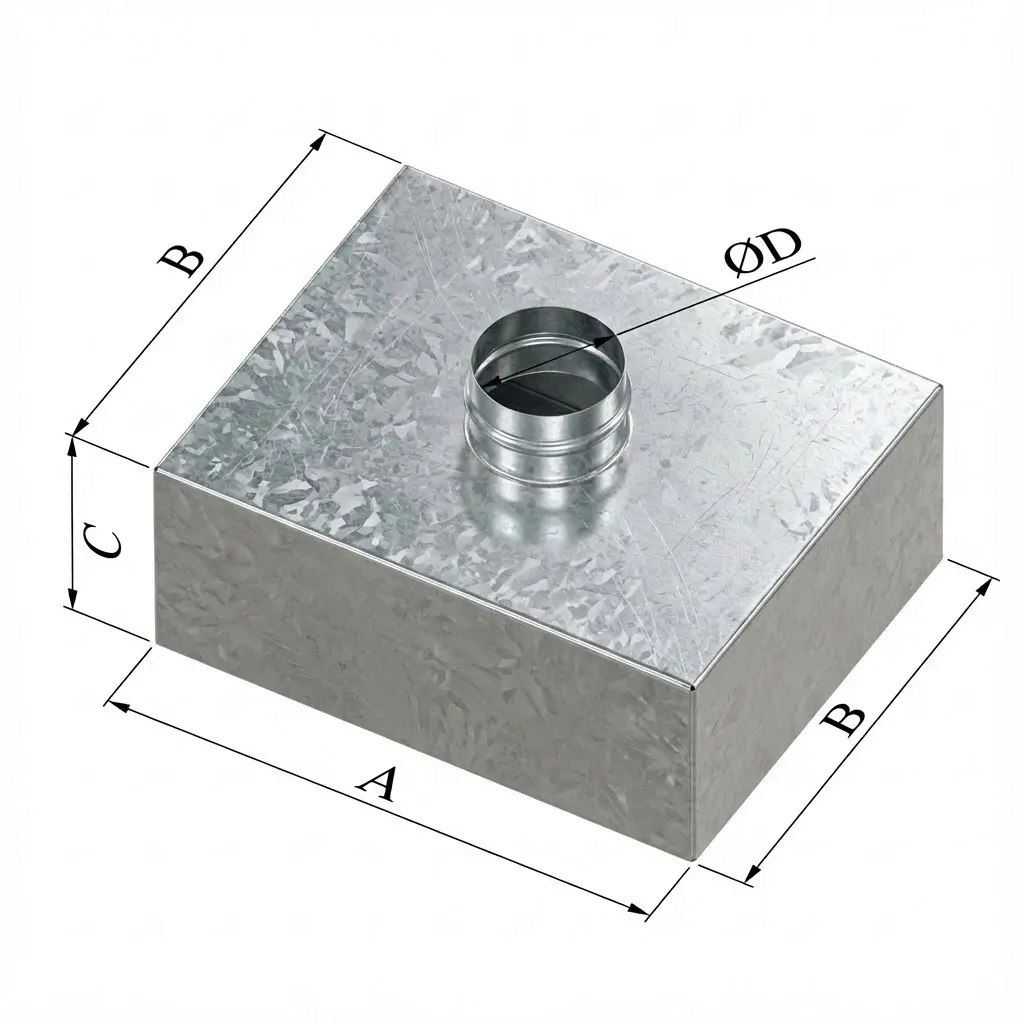

Пленум под решётку с верхней круглой врезкой
Пленум представляет собой соединительную камеру между круглым воздуховодом и прямоугольной вентиляционной решёткой. Изделие применяется в приточных и вытяжных системах вентиляции для перехода от круглого сечения воздуховода к прямоугольному присоединительному размеру решётки.
Круглая врезка располагается на верхней стороне короба. Такое исполнение используется, когда воздуховод подводится к пленуму сверху. Корпус изготавливается из оцинкованной стали.
Карточка является универсальной. При заказе задаются:
- ширина пленума A;
- высота пленума B;
- глубина короба C;
- диаметр круглой врезки D;
- толщина металла.
Размеры A×B выбирают с учётом присоединительного размера вентиляционной решётки. Глубину C и диаметр D определяют по проекту и параметрам подключаемого воздуховода.
При монтаже круглую врезку соединяют с воздуховодом, а прямоугольную сторону пленума — с вентиляционной решёткой. Соединения необходимо герметизировать, а сам короб закреплять на предусмотренных проектом подвесах или опорах.

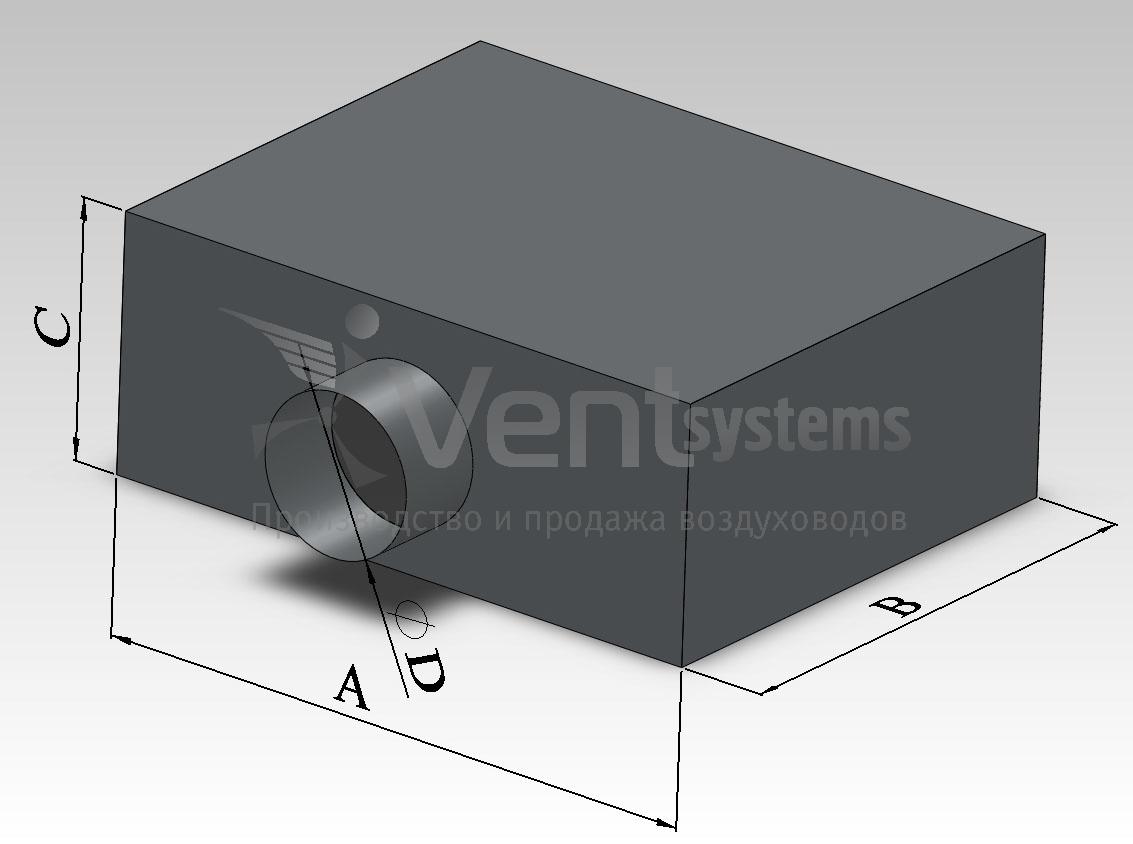

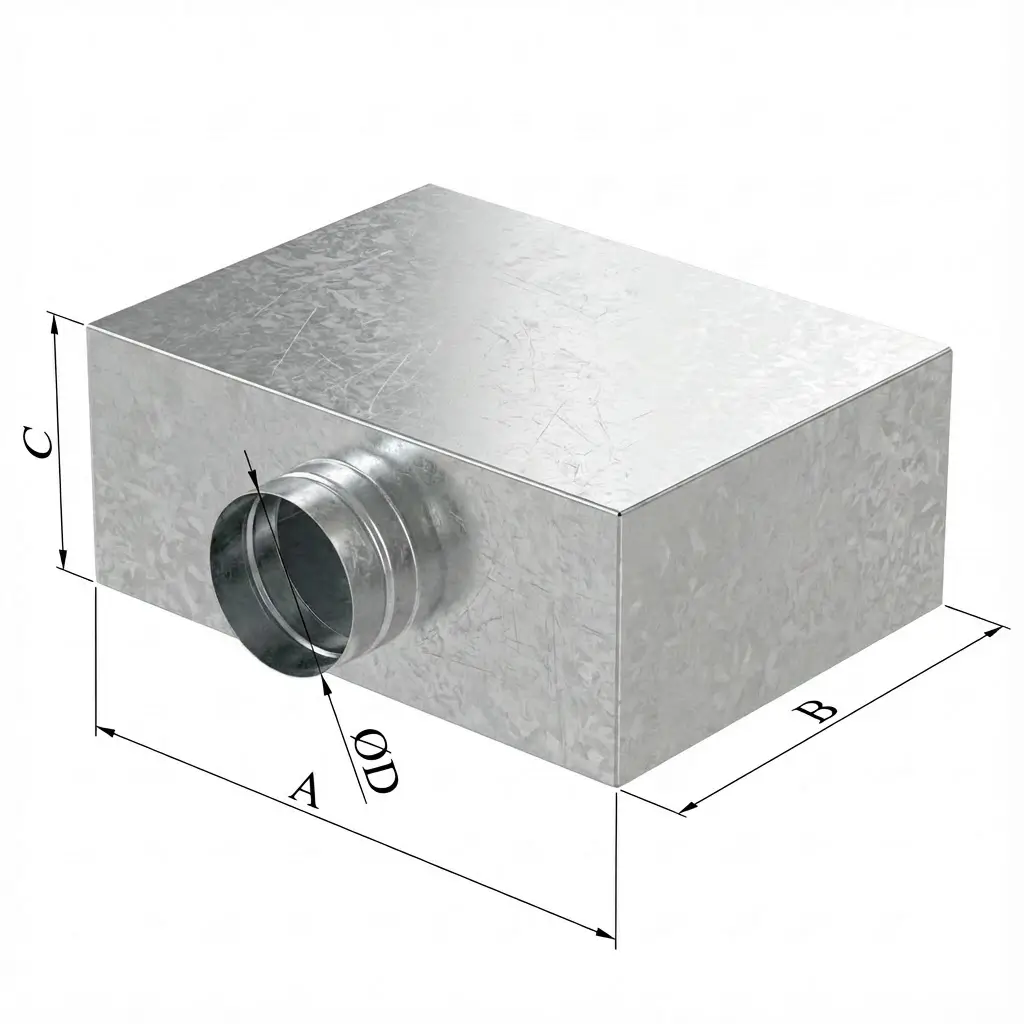

Пленум под решётку с боковой круглой врезкой
Пленум представляет собой соединительную камеру между круглым воздуховодом и прямоугольной вентиляционной решёткой. Изделие применяется в приточных и вытяжных системах для перехода от круглого сечения воздуховода к присоединительному размеру решётки.
Круглая врезка располагается на боковой стороне короба. Такое исполнение удобно, когда воздуховод подводится к пленуму горизонтально или пространство над коробом ограничено. Корпус изготавливается из оцинкованной стали.
Карточка является универсальной. При заказе задаются:
- ширина пленума A;
- высота пленума B;
- глубина короба C;
- диаметр боковой круглой врезки D;
- толщина металла.
Размеры A×B выбирают с учётом присоединительного размера вентиляционной решётки. Глубину C и диаметр D определяют по проекту и параметрам подключаемого воздуховода.
При монтаже боковую врезку соединяют с круглым воздуховодом, а прямоугольную сторону пленума — с вентиляционной решёткой. Стыки герметизируют, а короб закрепляют на предусмотренных проектом подвесах или опорах.
Основные характеристики:
- тип — пленум под вентиляционную решётку;
- материал — оцинкованная сталь;
- форма корпуса — прямоугольная;
- расположение врезки — боковое;
- форма врезки — круглая;
- размеры корпуса — A×B×C;
- диаметр врезки — D;
- применение — приточные и вытяжные системы;
- изготовление — по выбранным размерам;
- единица продажи — штука.

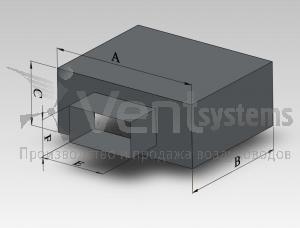

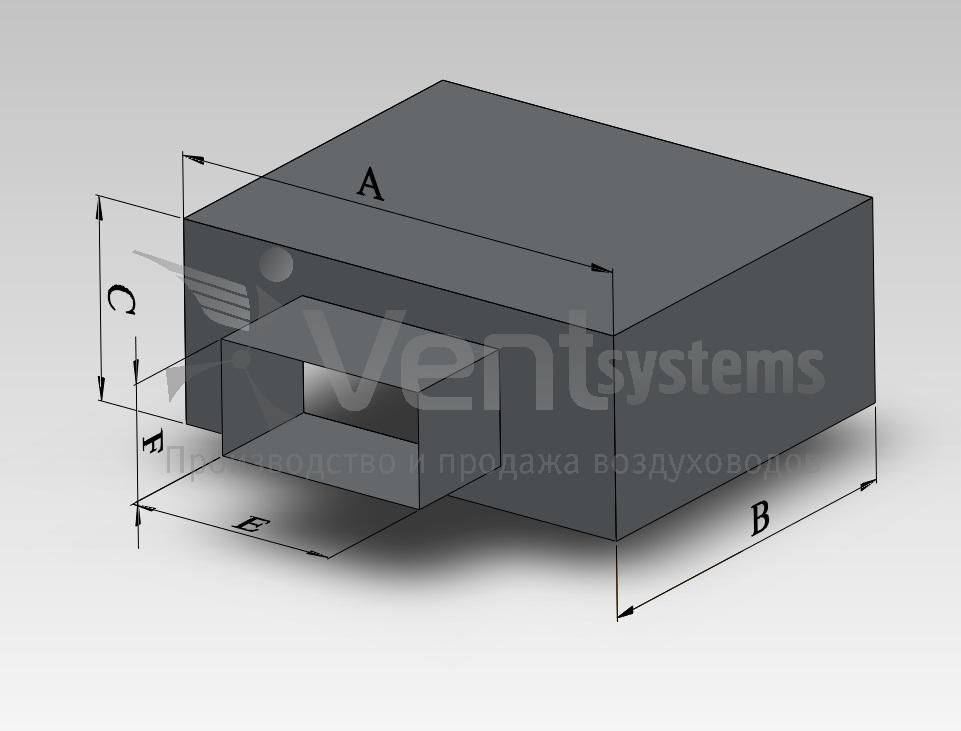

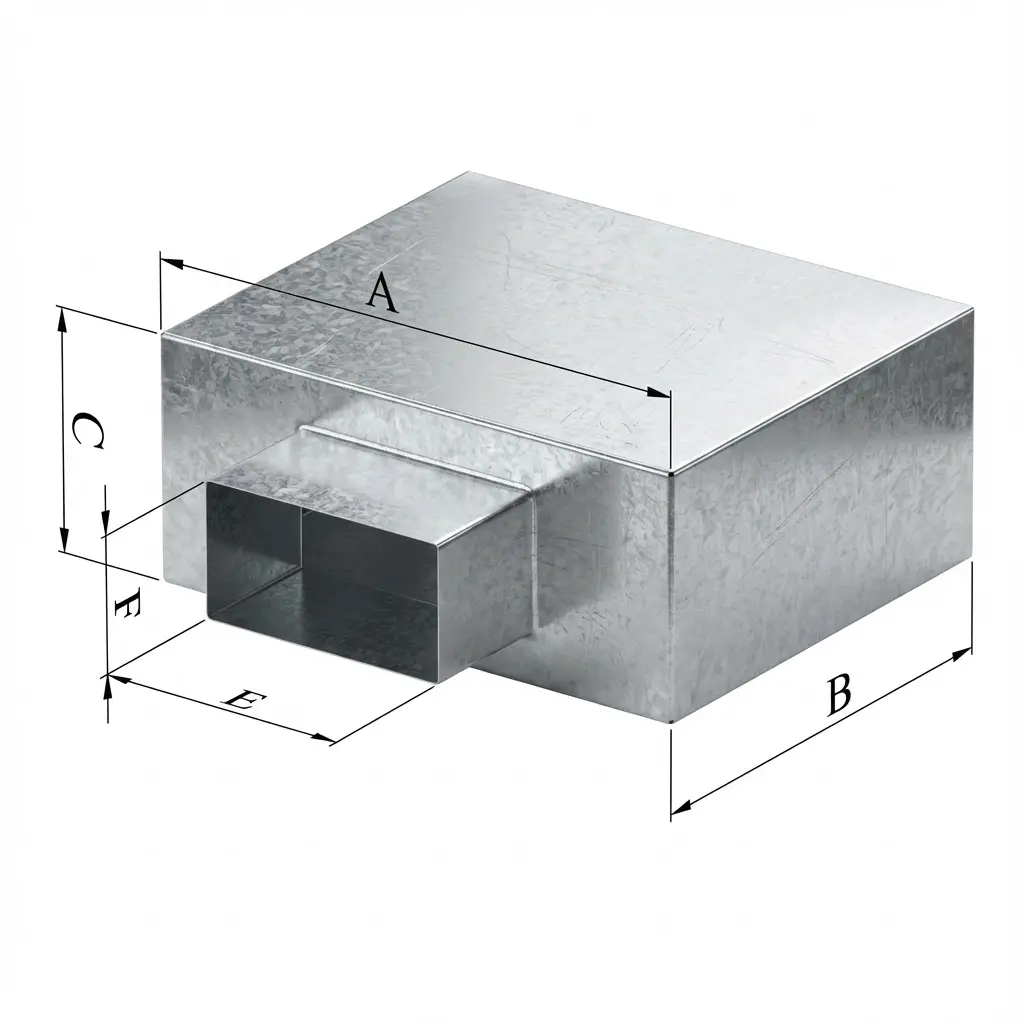

Пленум под решётку с боковой прямоугольной врезкой
Пленум представляет собой соединительную камеру между прямоугольным воздуховодом и вентиляционной решёткой. Изделие применяется в приточных и вытяжных системах вентиляции для подключения решётки к воздуховоду и распределения воздушного потока внутри короба.
Прямоугольная врезка располагается на боковой стороне пленума. Такое исполнение используется при горизонтальном подводе воздуховода или в условиях ограниченного пространства над коробом. Изделие изготавливается из оцинкованной стали.
Карточка является универсальной. При заказе задаются:
- размеры стороны под решётку A×B;
- глубина короба C;
- ширина боковой врезки E;
- высота боковой врезки F;
- толщина металла.
Размеры A×B выбирают с учётом присоединительного размера вентиляционной решётки. Размеры врезки E×F должны соответствовать подключаемому прямоугольному воздуховоду.
При монтаже боковую врезку соединяют с воздуховодом, а противоположную сторону пленума — с вентиляционной решёткой. Стыки герметизируют, а короб закрепляют на предусмотренных проектом подвесах или опорах.
Основные характеристики:
- тип — пленум под вентиляционную решётку;
- материал — оцинкованная сталь;
- форма корпуса — прямоугольная;
- расположение врезки — боковое;
- форма врезки — прямоугольная;
- размеры стороны под решётку — A×B;
- глубина короба — C;
- размеры врезки — E×F;
- применение — приточные и вытяжные системы;
- изготовление — по выбранным размерам;
- единица продажи — штука.

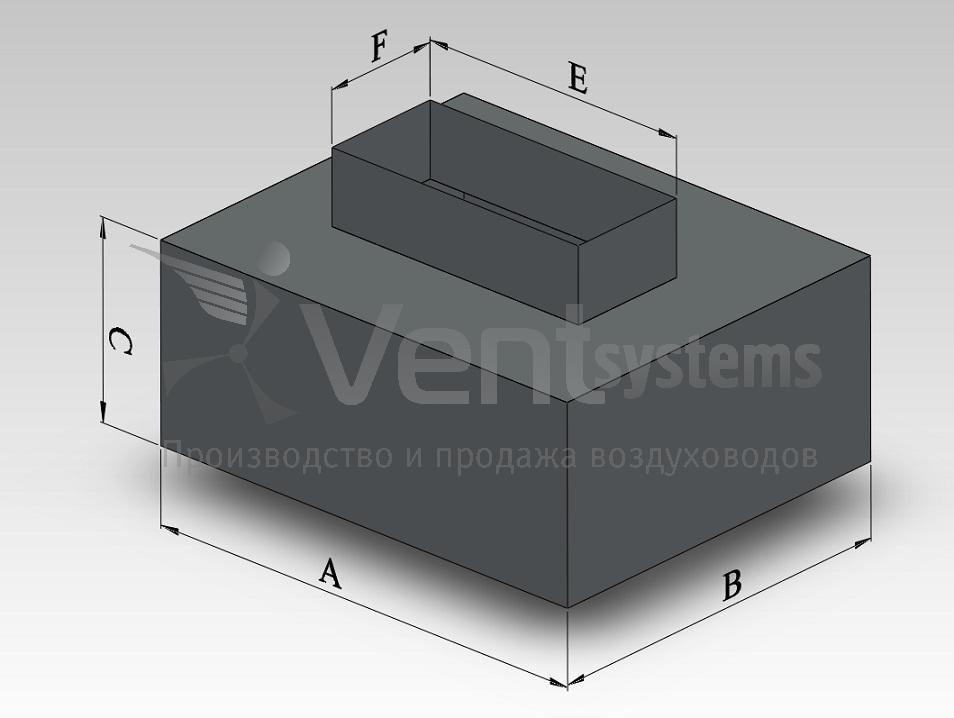

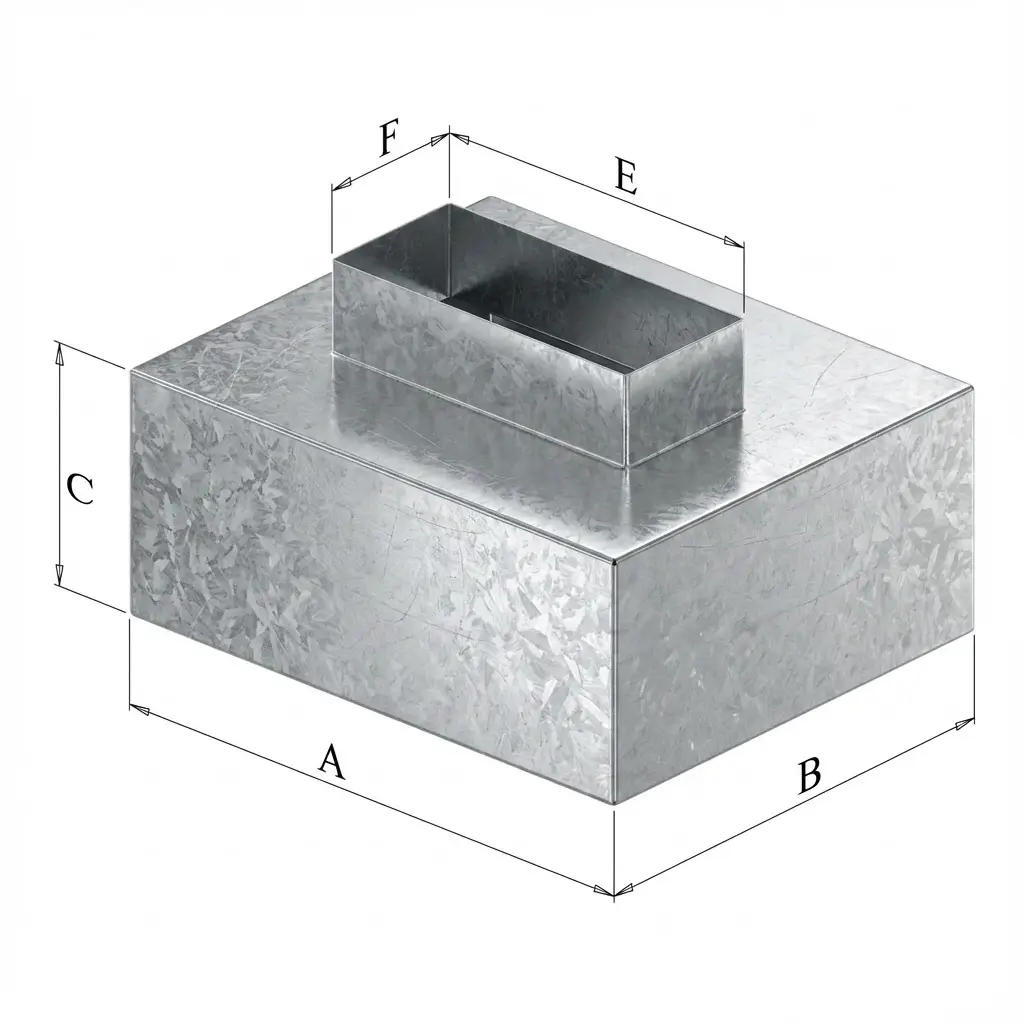

Пленум под решётку с верхней прямоугольной врезкой
Пленум представляет собой соединительную камеру между прямоугольным воздуховодом и вентиляционной решёткой. Изделие применяется в приточных и вытяжных системах вентиляции для подключения решётки к воздуховоду и распределения воздушного потока внутри короба.
Прямоугольная врезка располагается на верхней стороне пленума. Такое исполнение используется при подводе воздуховода сверху или когда пространство по бокам короба ограничено. Изделие изготавливается из оцинкованной стали.
Карточка является универсальной. При заказе задаются:
- размеры стороны под решётку A×B;
- глубина короба C;
- ширина верхней врезки E;
- высота верхней врезки F;
- толщина металла.
Размеры A×B выбирают с учётом присоединительного размера вентиляционной решётки. Размеры верхней врезки E×F должны соответствовать подключаемому прямоугольному воздуховоду.
При монтаже верхнюю врезку соединяют с воздуховодом, а противоположную сторону пленума — с вентиляционной решёткой. Стыки герметизируют, а короб закрепляют на предусмотренных проектом подвесах или опорах.
Основные характеристики:
- тип — пленум под вентиляционную решётку;
- материал — оцинкованная сталь;
- форма корпуса — прямоугольная;
- расположение врезки — верхнее;
- форма врезки — прямоугольная;
- размеры стороны под решётку — A×B;
- глубина короба — C;
- размеры врезки — E×F;
- применение — приточные и вытяжные системы;
- изготовление — по выбранным размерам;
- единица продажи — штука.

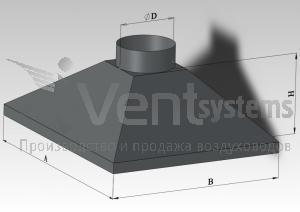

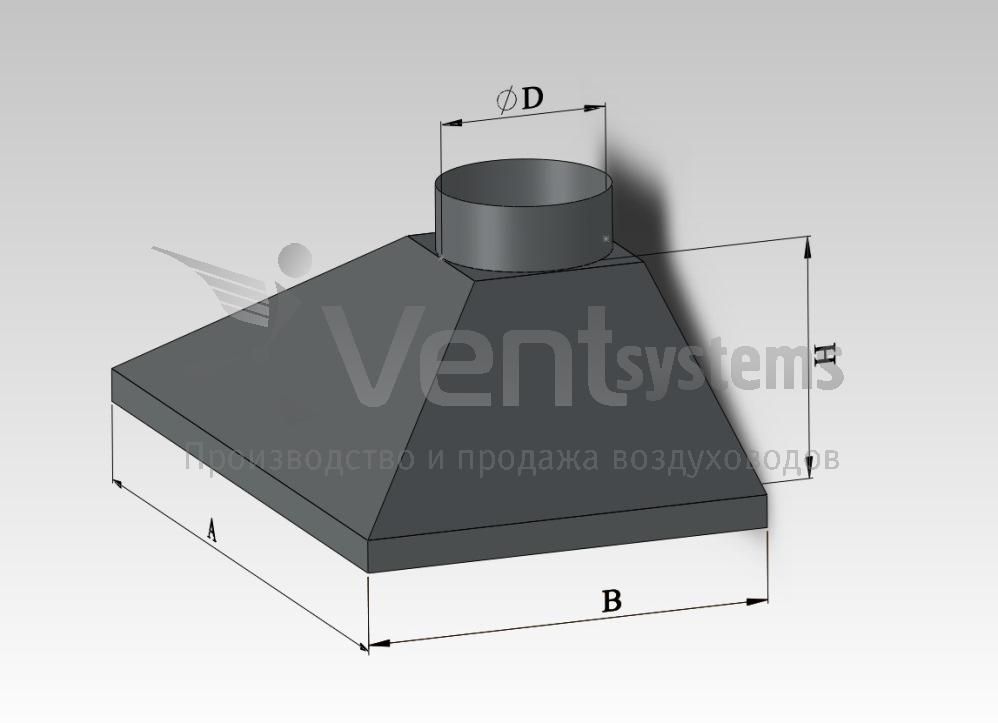

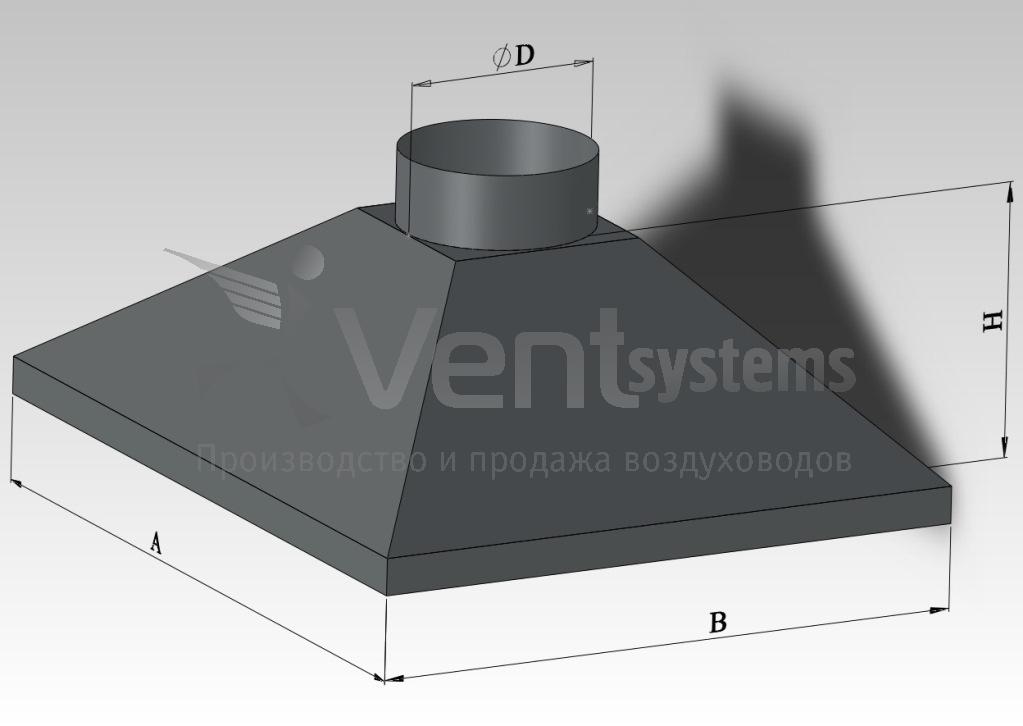

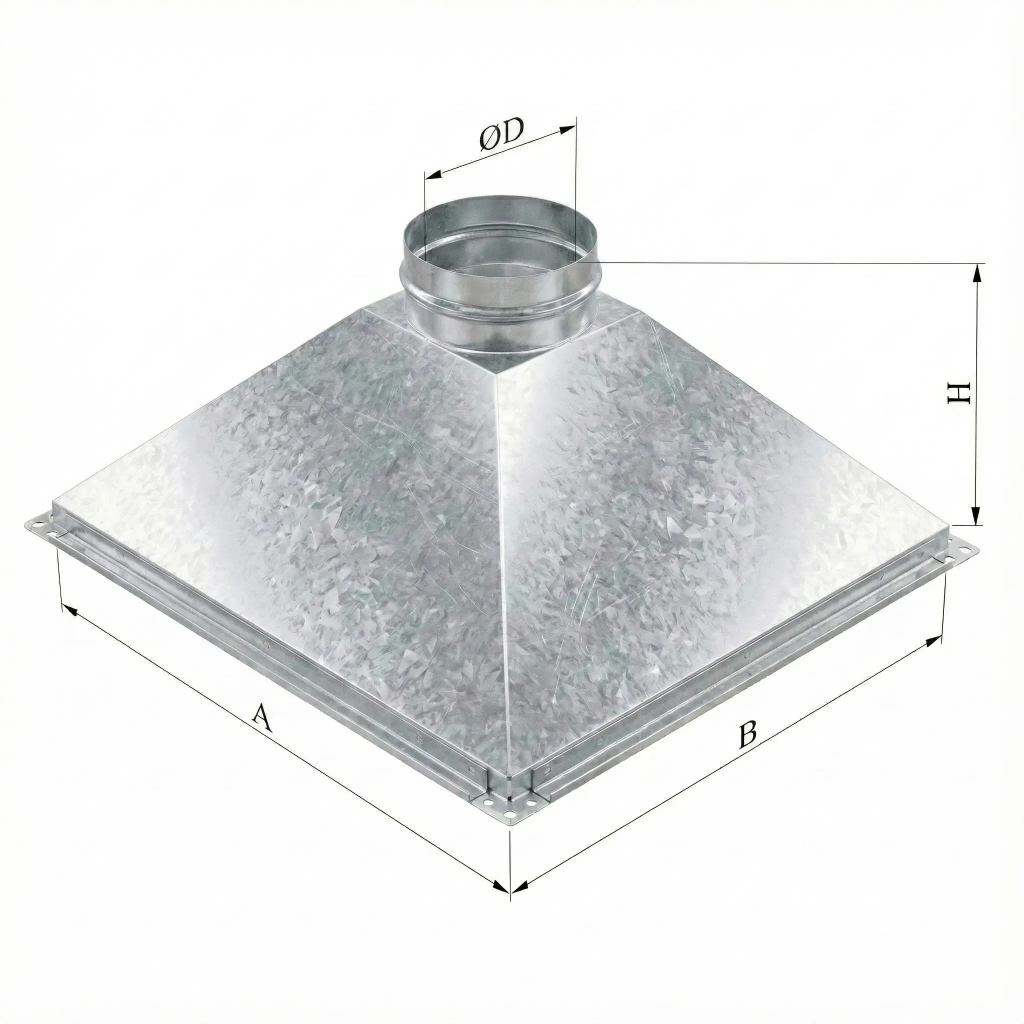

Островной вытяжной зонт для местной вентиляции
Островной вытяжной зонт применяется для локального удаления нагретого и загрязнённого воздуха, пара и запахов непосредственно от оборудования или рабочей зоны. Восходящий воздушный поток улавливается раскрытой нижней частью зонта и направляется в вытяжной воздуховод.
Островное исполнение предназначено для установки вдали от стен — обычно над отдельно стоящим оборудованием или центральной рабочей зоной. Зонт подвешивается к потолочному перекрытию либо другой несущей конструкции.
Изделие изготавливается из оцинкованной стали и оснащается круглой врезкой для подключения к вытяжному воздуховоду. Зонт работает в составе системы вытяжной вентиляции. Требуемый расход воздуха и высоту его установки определяют по проекту с учётом размеров и характеристик источника загрязнений.
Карточка является универсальной. При заказе выбираются:
- ширина зонта A;
- длина зонта B;
- диаметр круглой врезки D;
- ширина верхней площадки;
- длина верхней площадки;
- толщина металла;
- высота зонта H.
При монтаже зонт закрепляют на самостоятельных подвесах, соединяют с вытяжным воздуховодом и герметизируют стык. Вес изделия не должен передаваться только на подключённый воздуховод.
Основные характеристики:
- тип — вытяжной островной зонт;
- материал — оцинкованная сталь;
- установка — подвесная, вдали от стен;
- подключение — круглая врезка;
- основные размеры — A×B;
- высота — H;
- назначение — местное удаление загрязнённого воздуха;
- изготовление — по выбранным размерам;
- единица продажи — штука.

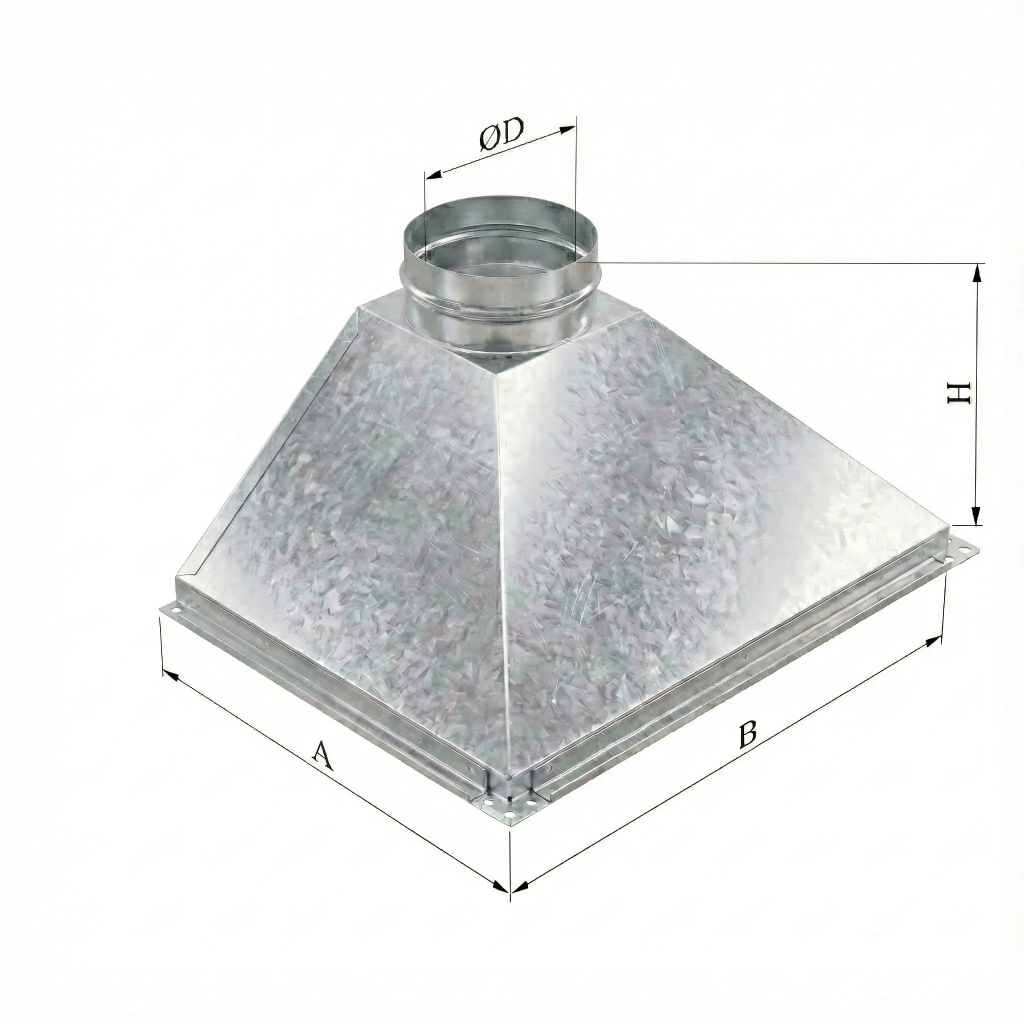

Пристенный вытяжной зонт из оцинкованной стали
Пристенный вытяжной зонт применяется в системах местной вытяжной вентиляции. Его устанавливают над оборудованием или рабочей зоной для улавливания поднимающегося загрязнённого воздуха, пара, запахов и избыточного тепла с последующим отводом в вытяжной воздуховод.
Зонт предназначен для установки непосредственно у стены. В отличие от островного исполнения, у пристенного зонта одна задняя стенка полностью вертикальная, а передняя и обе боковые стенки выполнены наклонными. Такая конструкция позволяет разместить изделие над оборудованием, установленным вдоль стены.
Корпус изготавливается из оцинкованной стали. В верхней части располагается круглая врезка для присоединения к вытяжному воздуховоду. Зонт работает как воздухоприёмный элемент вентиляционной системы, а движение воздуха обеспечивает подключённая вытяжная установка.
Карточка является универсальной. При оформлении заказа выбираются:
- размеры зонта A и B;
- диаметр круглой врезки D;
- ширина верхней площадки;
- длина верхней площадки;
- толщина металла;
- высота зонта H.
Пристенные вытяжные зонты применяются на предприятиях общественного питания, производственных участках, в мастерских и других помещениях, где требуется организовать локальное удаление загрязнённого или нагретого воздуха.
Размер зонта, производительность вытяжной системы и высоту установки определяют с учётом габаритов оборудования, количества выделяемого тепла и требований проекта. Изделие необходимо закрепить на самостоятельных несущих элементах, соединить с воздуховодом и герметизировать место подключения.
Основные характеристики:
- тип — вытяжной пристенный зонт;
- материал — оцинкованная сталь;
- задняя стенка — вертикальная;
- передняя и боковые стенки — наклонные;
- присоединение — круглое;
- размеры — выбираются при заказе;
- назначение — местная вытяжная вентиляция;
- единица продажи — штука.

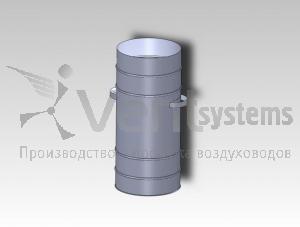

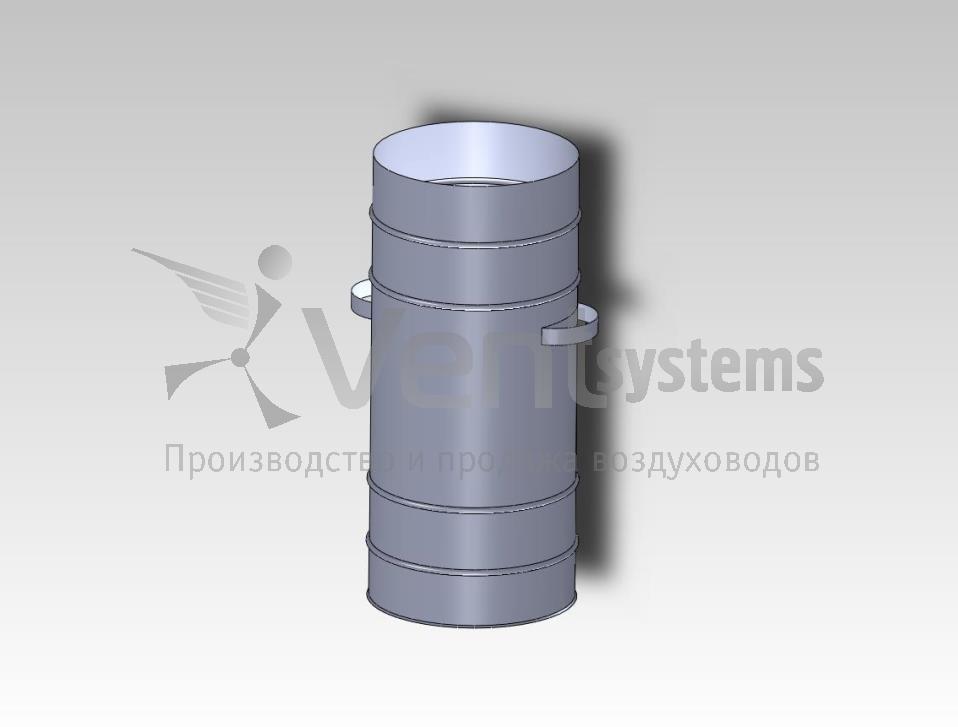

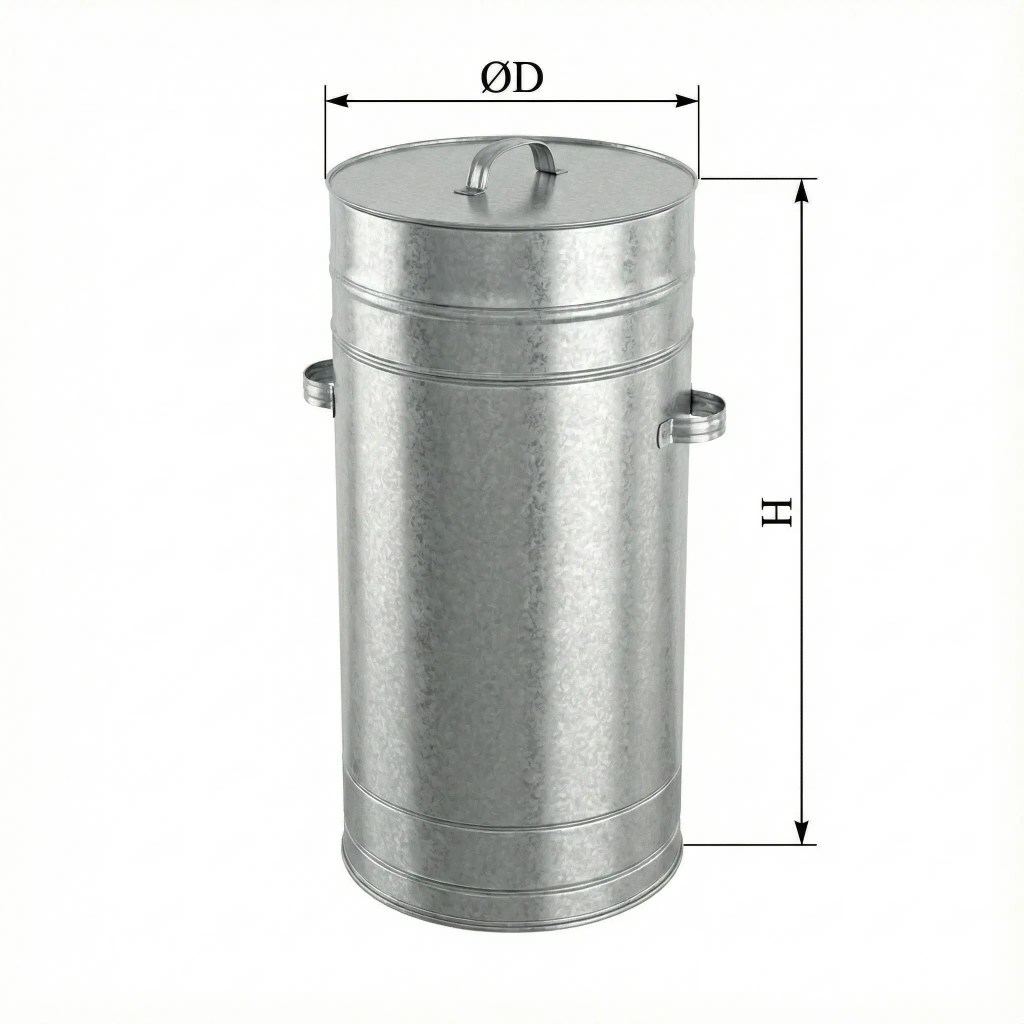

Бак-контейнер для хранения люминесцентных ламп
Утилизационный бак предназначен для временного накопления и хранения отработанных люминесцентных ламп до их передачи организации, занимающейся обращением с ртутьсодержащими отходами.
Такое изделие также называют контейнером для люминесцентных ламп, баком для ртутьсодержащих ламп или контейнером КРЛ. Его применяют на промышленных предприятиях, в административных и складских зданиях, торговых центрах, управляющих организациях и на других объектах, где используются люминесцентные источники света.
Корпус бака имеет цилиндрическую форму и изготавливается из оцинкованной стали. Цинковое покрытие защищает металл от коррозии при эксплуатации внутри помещений. Конструкция оснащается съёмной крышкой и боковыми ручками. Для повышения жёсткости корпуса и дна используются усиливающие элементы.
Карточка является универсальной. При оформлении заказа выбираются:
- диаметр бака;
- высота бака;
- толщина оцинкованной стали.
Для заказа предусмотрены исполнения диаметром 450 мм и высотой 1000 или 1250 мм. Итоговая стоимость зависит от выбранной высоты и толщины металла.
Неповреждённые отработанные лампы следует размещать внутри контейнера в индивидуальной или транспортной упаковке, защищающей стеклянные колбы от повреждения. Для этого можно использовать сохранившуюся упаковку от новых ламп подходящего размера.
Повреждённые и неповреждённые ртутьсодержащие лампы нельзя хранить совместно. Разбитые лампы и их фрагменты должны помещаться отдельно в предназначенную для этого герметичную упаковку.
Бак используется для накопления и хранения ламп, но сам по себе не выполняет их обезвреживание или переработку. Вывоз и дальнейшее обращение с ртутьсодержащими отходами выполняет специализированная организация.
Основные характеристики:
- тип — утилизационный бак-контейнер;
- назначение — накопление и хранение отработанных люминесцентных ламп;
- материал — оцинкованная сталь;
- форма корпуса — цилиндрическая;
- крышка — съёмная;
- ручки — боковые;
- диаметр — выбирается при заказе;
- высота — выбирается при заказе;
- толщина металла — выбирается при заказе;
- единица продажи — штука.

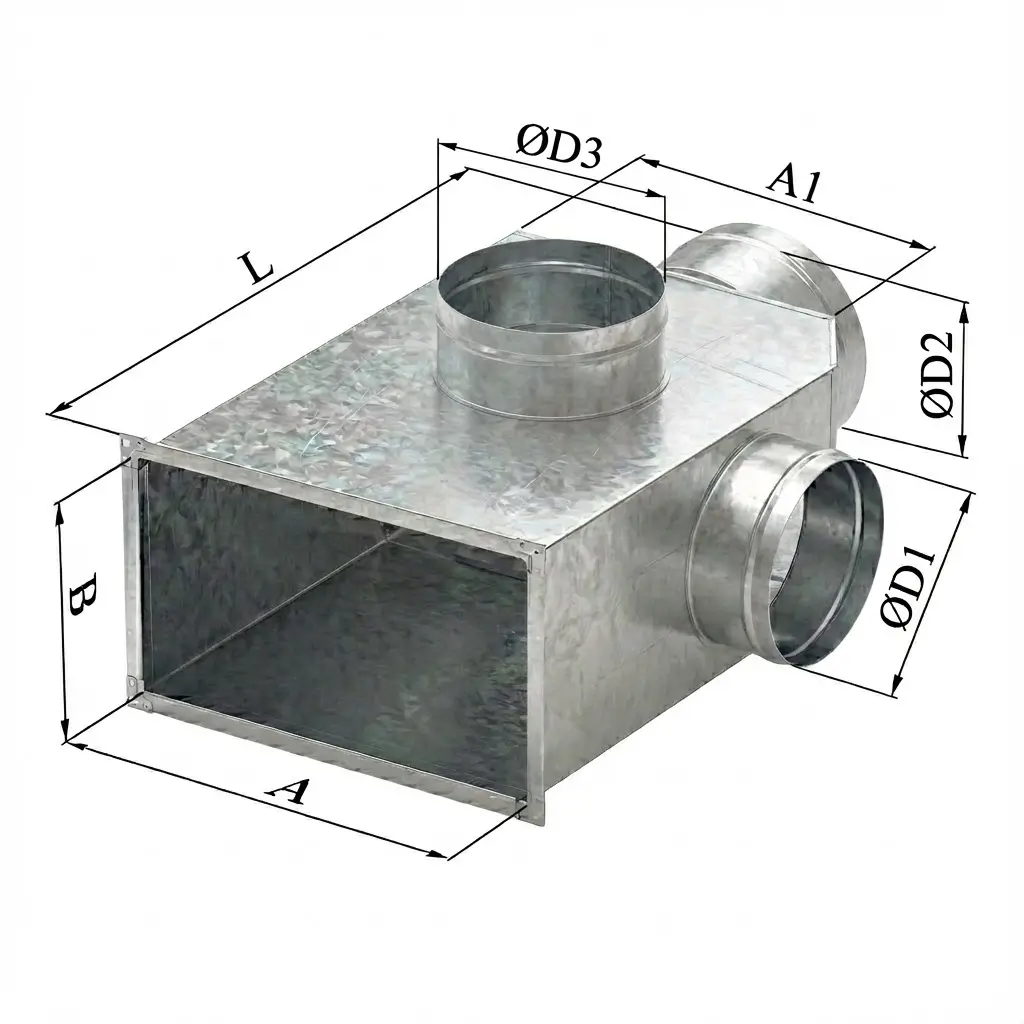

Изготовление изделий из оцинкованной стали по эскизам и чертежам
Завод «ВентСистемс» изготавливает нестандартные изделия из оцинкованной стали по эскизам, чертежам и техническим заданиям заказчиков. Карточка предназначена для деталей, которых нет среди стандартных воздуховодов и фасонных изделий каталога.
По индивидуальному заказу могут быть изготовлены:
- вентиляционные короба нестандартной формы;
- переходы и адаптеры;
- пленумы и распределительные камеры;
- кожухи и защитные короба;
- вытяжные зонты;
- детали с нестандартным расположением врезок;
- другие жестяные изделия для вентиляционных и инженерных систем.
Для расчёта необходимо приложить файл с эскизом или чертежом размером до 2 МБ. Это может быть рабочий чертёж либо понятный рисунок от руки с указанием основных размеров.
На эскизе желательно обозначить:
- общие размеры изделия;
- форму и размеры сечения;
- расположение и размеры врезок;
- тип присоединения;
- требуемую толщину металла;
- количество изделий;
- другие важные конструктивные особенности.
После получения файла специалисты проверят возможность изготовления и рассчитают стоимость. При необходимости перед запуском в производство уточняются размеры, расположение соединений и другие параметры детали.
Итоговая цена зависит от размеров и формы изделия, толщины оцинкованной стали, сложности изготовления, типа соединений и количества. Цена 100 рублей, указанная в карточке, является базовой технической ценой и не определяет окончательную стоимость заказа.
Изделия изготавливаются по предоставленным заказчиком размерам. Чем подробнее оформлен эскиз или чертёж, тем точнее можно рассчитать стоимость и подготовить деталь к производству.
Основные характеристики:
- тип — нестандартное изделие по эскизу;
- материал — оцинкованная сталь;
- назначение — вентиляционные и смежные инженерные системы;
- форма и размеры — по документации заказчика;
- толщина металла — определяется при расчёте;
- количество — указывается заказчиком;
- максимальный размер загружаемого файла — 2 МБ;
- единица продажи — штука.
Нестандартные изделия из оцинкованной стали
Завод «ВентСистемс» осуществляет производство нестандартных изделий из оцинкованной стали для систем вентиляции и смежных инженерных задач. В отличие от серийных воздуховодов и типовых фасонных элементов, изделия данной категории изготавливаются по индивидуальным размерам и конфигурациям в соответствии с проектной документацией или техническим заданием заказчика.
Необходимость применения нестандартных решений возникает при сложной трассировке вентиляционной сети, ограниченном пространстве монтажа, подключении оборудования нестандартной геометрии либо при реализации архитектурных и технологических особенностей объекта.
Конструктив и область применения
К нестандартным изделиям относятся элементы смещения и обхода конструкций, адаптационные камеры, распределительные короба, вытяжные зонты, специализированные баки и иные детали сложной формы. Конфигурация, тип сечения, расположение врезок и габариты определяются индивидуально для каждого заказа.
Производство выполняется на автоматизированном оборудовании из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается исходя из размеров изделия и условий эксплуатации. Точная геометрия элементов обеспечивает корректную стыковку с воздуховодами и оборудованием без дополнительной подгонки на объекте.
Утилизационный бак для люминесцентных ламп
Утилизационный бак предназначен для временного накопления отработанных люминесцентных ламп перед передачей специализированной организации для дальнейшей переработки. Изделие применяется на промышленных предприятиях, в административных и складских зданиях, где осуществляется эксплуатация осветительных приборов с ртутьсодержащими источниками света.
Корпус бака изготавливается из оцинкованной стали, обеспечивающей механическую прочность и устойчивость к коррозии. Конструкция предусматривает съёмную накладную крышку, предотвращающую выпадение ламп и защищающую содержимое от внешних воздействий. Изделие рассчитано на безопасное размещение ламп без их повреждения при хранении внутри помещения до момента вывоза специализированной организацией.
Габариты, вместимость и конструктивные особенности бака определяются техническим заданием заказчика. При необходимости предусматривается усиление стенок и дна для повышения жёсткости конструкции.
Изготовление по чертежам и эскизам
Завод «ВентСистемс» изготавливает нестандартные изделия по рабочим чертежам, эскизам или спецификациям заказчика. Производственные возможности позволяют выполнять детали сложной конфигурации с соблюдением проектных размеров и требований к прочности конструкции. Готовая продукция поставляется в состоянии, полностью подготовленном к монтажу или эксплуатации.
